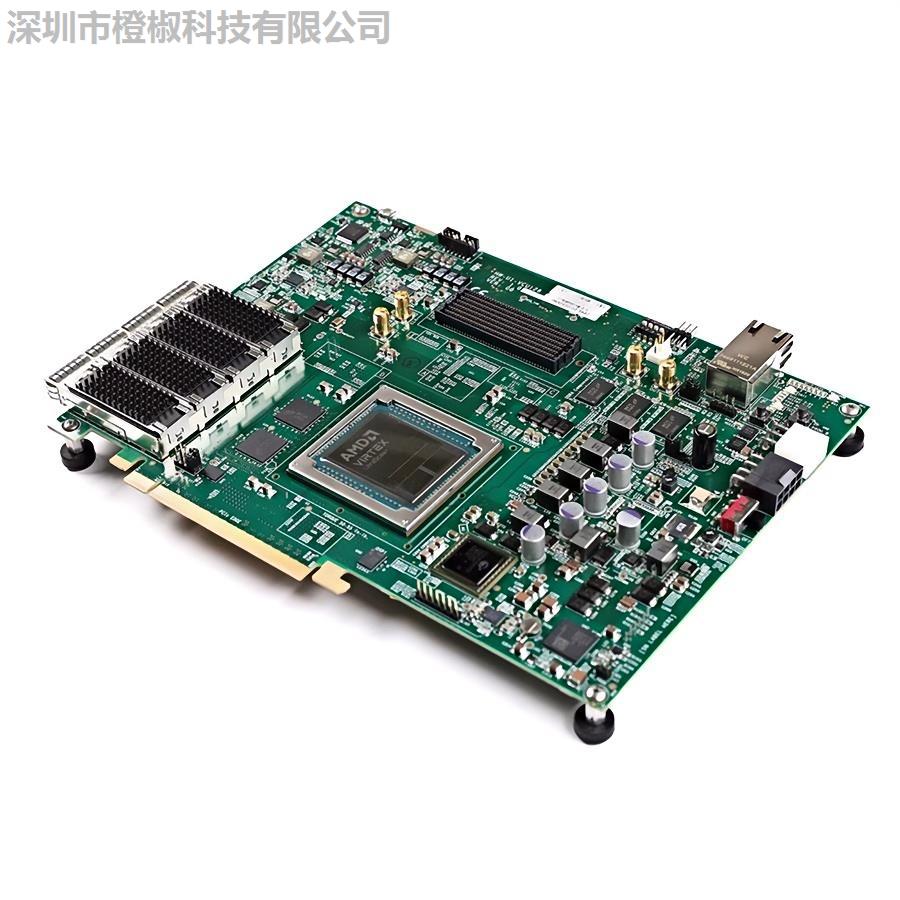

EK-U1-VCU118-G 是 AMD（原 Xilinx）推出的 Virtex UltraScale+ FPGA VCU118 評估套件，專為高性能計算和復雜應用設計。以下是其核心功能參數及應用場景的詳細總結：
一、核心功能參數
1. FPGA 架構
l 基于 Virtex UltraScale+ 架構（FinFET 工藝），提供高邏輯密度（>1M 邏輯單元）、4000+ DSP 切片及高帶寬串行 I/O。
l 支持 PCIe Gen3 x16（VCCINT=0.85V）和 雙 QSFP28 接口（28Gbps 速率），適用于高速數據傳輸。
2. 內存與存儲
l 4GB DDR4 SDRAM + 16MB Flash，滿足大容量數據處理需求。
l 可選 RLDRAM3（2x36 位） 內存，優化高吞吐量應用。
3. 擴展接口
l VITA 57.4 FMC+ 和 VITA 57.1 FMC 接口，兼容多種擴展模塊（如高速 ADC/DAC、光模塊）。
l 10/100/1000Mbps 以太網（SGMII）、USB 3.0 及 DisplayPort，支持多樣化外設連接。
4. 開發支持
l 需搭配 AMD Vivado 設計套件 進行開發，支持 JTAG 調試和 PMBUS 電源管理。
二、典型應用場景
1. 數據中心與云計算
l 適用于 1+Tb/s 網絡、大數據分析及實時數據流處理，提供高吞吐量和低延遲。
2. 視頻處理與通信
l 支持 4K/8K 視頻編解碼、流媒體傳輸及視頻監控，通過 DSP 切片加速?gòu)?fù)雜算法。
3. 雷達與軍事系統
l 用于 雷達信號處理、預警系統及高速信號采集，滿足高精度和實時性要求。
4. 工業與嵌入式系統
l 在工業自動化、機器視覺及 AI 推理中提供靈活的可編程邏輯支持。
三、成功案例與應用場景
1. 1+Tb/s 網絡與數據中心
l 用于 超高速網絡原型設計，支持 100G/400G 以太網接口開發，優化數據中心的數據吞吐量和低延遲處理。
l 通過 PCIe Gen3 x16 和 雙 QSFP28 接口 實現高速數據交換，適用于云計算和分布式存儲系統。
2. 雷達與軍事系統
l 在 雷達信號處理 和 預警系統 中，利用其高 DSP 密度（4000+ 切片）和 32.75Gbps 收發器，實現實時信號采集與處理。
l 支持 VITA 57.4 FMC+ 接口，可擴展高速 ADC/DAC 模塊，用于復雜波形生成與分析。
3. 工業自動化與 AI 推理
l 用于 機器視覺 和 工業控制，通過 FPGA 的并行計算能力加速圖像處理算法（如 4K/8K 視頻編解碼）。
l 結合 AI 推理優化（如 INT8 計算），在邊緣計算場景中部署輕量化模型。
4. 微電網與能源管理
l 在 風光儲一體化系統 中，通過 FPGA 實現交直流耦合控制，優化分布式能源的調度與并網穩定性。
l 案例：某工業園區微電網項目，通過 VCU118 控制儲能充放電策略，提升光伏消納率并降低需量電費。
四、補充說明
1. 開發支持：需搭配 AMD Vivado 設計套件，部分功能需第三方模塊激活（如 FMC+ 擴展）。
2. 套件擴展性：支持 FMC/FMC+ 接口，可靈活接入光模塊、高速存儲等外設。
如需進一步了解 100G 以太網測試實例 或 FMC 模塊擴展方案，可參考相關技術文檔。
