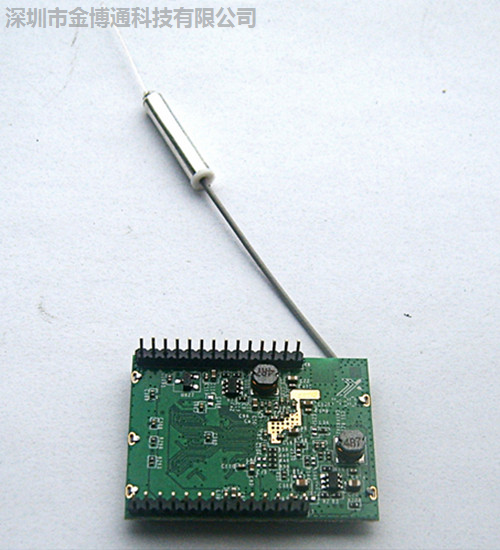

KB3071 wifi模塊簡介
KB3071 wifi模塊是金博通科技新推出的嵌入式UART-ETH-WIFI(串口-以太網-無線網)模塊。
本產品是基于通用串行接口的符合網絡標準的嵌入式模塊，內置TCP/IP協議棧，能夠?qū)崿F(xiàn)用戶串口、以太網、無線網（WIFI）3個接口之間的轉換。
通過KB3071模塊，傳統的串口設備在不需要更改任何配置的情況下，即可通過Internet 網絡傳輸自己的數據。為用戶的串口設備通過網絡傳輸數據提供完整快速的解決方案。
圖1.功能結構
KB3071 wifi模塊技術規格
KB-RM04 Wifi模塊技術規格
網絡標準
|
無線標準：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b
|
|
有線標準：IEEE 802.3、IEEE 802.3u
|
|
無線傳輸速率
|
11n:最高可達150Mbps
11g:最高可達54Mbps
11b:最高可達11Mbps
|
|
信道數
|
1-14
|
|
頻率范圍
|
2.4-2.4835G
|
|
發射功率
|
12-15DBM
|
|
接口
|
2個以太網口、2個串口、1個usb口（host/slave）、GPIO
|
|
天線
|
|
天線類型
|
板載天線/外接天線（二選一）
|
|
功能參數
|
|
WIFI工作模式
|
無線網卡/無線接入點/無線路由器
|
|
WDS功能
|
支持WDS無線橋接
|
|
無線安全
|
無線MAC地址過濾
|
|
無線安全功能開關
|
|
64/128/152位WEP加密
|
|
WPA-PSK/WPA2-PSK、WPA/WPA2安全機制
|
|
網絡管理
|
遠程Web管理
|
|
配置文件導入與導出
|
|
WEB軟件升級
|
|
串口轉網絡
|
|
最高傳輸速率
|
230400bps
|
|
TCP連接
|
最大連接數>20
|
|
UDP連接
|
最大連接數>20
|
|
串口波特率
|
1200~230400bps
|
|
其它參數
|
|
狀態指示燈
|
狀態指示
|
|
環境標準
|
工作溫度：-20-70℃
|
|
工作濕度：10%-90%RH（不凝結）
|
|
存儲溫度：-40-80℃
|
|
存儲濕度：5%-90%RH（不凝結）
|
|
其它性能
|
頻段帶寬可選：20MHz、40MHz，自動
|
KB3071 wifi模塊機械尺寸
KB3071尺寸如下圖所示（單位mm）：
